Trong các dây chuyền tự động hóa, van điện từ đảm nhiệm nhiệm vụ điều khiển hướng khí nén đến xi lanh, cơ cấu kẹp, bàn trượt và nhiều thiết bị chấp hành khác. Khi máy móc ngày càng được thiết kế nhỏ gọn nhưng vẫn yêu cầu lưu lượng lớn và khả năng kết nối linh hoạt, lựa chọn đúng dòng van sẽ giúp hệ thống vận hành ổn định và thuận tiện hơn khi bảo trì.

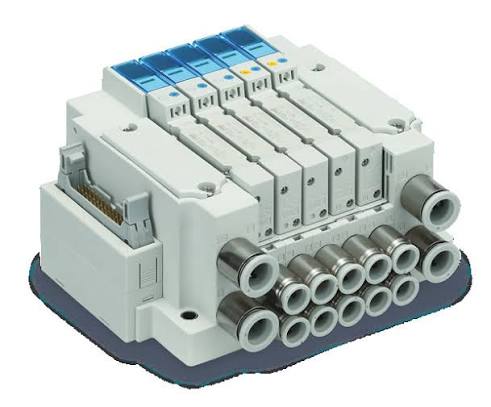

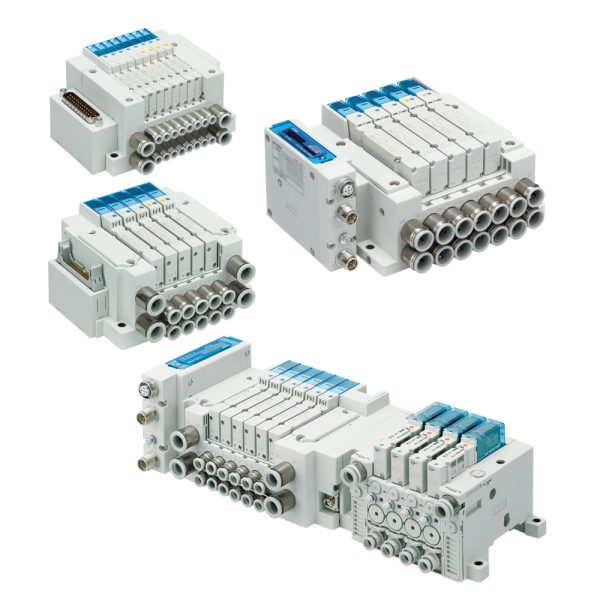

Van điện từ JSY SMC là dòng van điện từ 5 cổng compact, điều khiển bằng pilot và được phát triển cho các cụm manifold dạng plug-in. Dòng sản phẩm gồm ba series chính: JSY1000, JSY3000 và JSY5000, phù hợp với nhiều quy mô thiết bị khí nén khác nhau.

JSY1000/3000/5000 thuộc nhóm van điện từ 4/5 cổng điều khiển gián tiếp của SMC. Phiên bản plug-in được lắp tập trung trên đế manifold, cho phép nhiều van sử dụng chung đường cấp khí, đường xả và hệ thống kết nối điện.

Ba series được thiết kế theo các mức lưu lượng khác nhau. Theo thông tin từ SMC, đặc tính lưu lượng C của JSY1000, JSY3000 và JSY5000 lần lượt là:

• JSY1000: 0,91 dm³/(s·bar), phù hợp với xi lanh tham khảo φ40.
• JSY3000: 2,77 dm³/(s·bar), phù hợp với xi lanh tham khảo φ50.
• JSY5000: 6,59 dm³/(s·bar), phù hợp với xi lanh tham khảo φ80.

Sự đa dạng này giúp kỹ sư lựa chọn series theo lưu lượng và kích thước cơ cấu chấp hành, thay vì sử dụng một loại van có kích thước quá lớn cho toàn bộ hệ thống. kế nhỏ gọn nhưng vẫn bảo đảm lưu lượng

Điểm nổi bật của van điện từ JSY SMC là thiết kế nhỏ gọn nhưng vẫn duy trì lưu lượng cao. Theo SMC, việc tăng lưu lượng qua thân van giúp giảm kích thước sản phẩm, từ đó mang lại ba lợi ích chính:

• Tiết kiệm không gian lắp đặt.
• Giảm khối lượng cụm manifold.
• Duy trì lưu lượng cần thiết cho cơ cấu chấp hành.

Đặc điểm này phù hợp với máy tự động có mật độ linh kiện cao, tủ điều khiển hạn chế diện tích hoặc dây chuyền cần bố trí nhiều trạm van. Cụm van nhỏ hơn giúp nhà chế tạo máy tối ưu kích thước tổng thể và sắp xếp thiết bị gọn gàng hơn. n, kỹ sư không nên chỉ lựa chọn series có kích thước nhỏ nhất. Các yếu tố như lưu lượng, đường kính xi lanh, tốc độ chuyển động, chiều dài đường ống và mức sụt áp đều cần được tính toán trước khi quyết định sử dụng JSY1000, JSY3000 hay JSY5000.

Tiết kiệm điện cho cụm manifold nhiều trạm

Trong hệ thống có nhiều van điện từ, công suất tiêu thụ của từng cuộn coil có thể ảnh hưởng đến tổng tải của bộ nguồn và lượng nhiệt phát sinh trong tủ điều khiển.

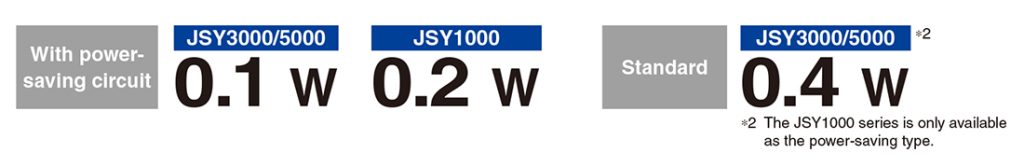

SMC cung cấp tùy chọn mạch tiết kiệm điện cho dòng JSY. Theo dữ liệu trên trang sản phẩm:

• JSY1000 có mức tiêu thụ điện 0,2 W ở phiên bản tiết kiệm điện.
• JSY3000 và JSY5000 có thể đạt 0,1 W với mạch tiết kiệm điện.
• Phiên bản tiêu chuẩn của JSY3000 và JSY5000 có công suất 0,4 W.

Mức tiêu thụ điện thấp giúp giảm tải cho nguồn điều khiển và hạn chế nhiệt phát sinh, đặc biệt hữu ích với cụm manifold nhiều trạm hoặc dây chuyền vận hành liên tục.

Manifold plug-in giúp tối ưu đấu nối

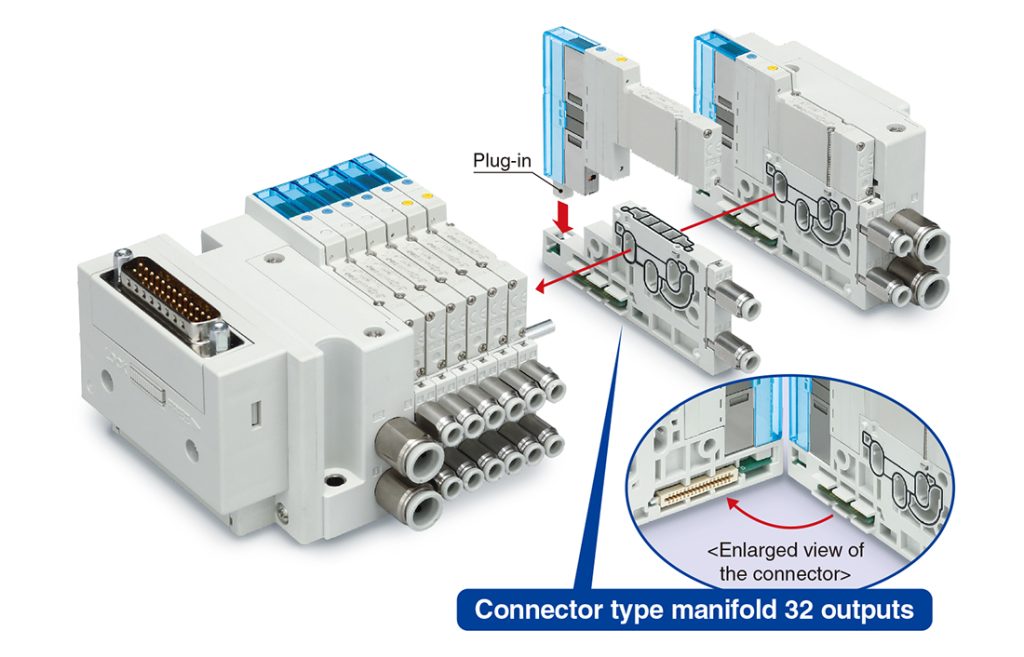

Phiên bản plug-in của dòng JSY sử dụng manifold dạng connector. Thay vì phải đấu nối riêng lẻ cho từng van, người thiết kế có thể tổ chức hệ thống điện và khí nén tập trung trên cùng một cụm manifold.

Các mã manifold được SMC công bố gồm:

• JJ5SY1 dành cho dòng JSY1000.
• JJ5SY3 dành cho dòng JSY3000.
• JJ5SY5 dành cho dòng JSY5000.

Thiết kế này giúp giảm số lượng dây, hỗ trợ lắp đặt nhanh hơn và thuận tiện khi kiểm tra hoặc mở rộng hệ thống. Dòng JSY cũng tương thích với hệ thống không dây. Ngoài ra, các thiết bị truyền thông EX260 và EX600 có thể hỗ trợ chức năng truyền thông an toàn tùy theo cấu hình được lựa chọn.
Nhờ khả năng kết nối linh hoạt, van điện từ JSY SMC phù hợp với các nhà máy sử dụng mạng truyền thông công nghiệp, hệ thống điều khiển phân tán hoặc cần giảm số lượng dây trong máy.

Cấu hình linh hoạt cho nhiều ứng dụng

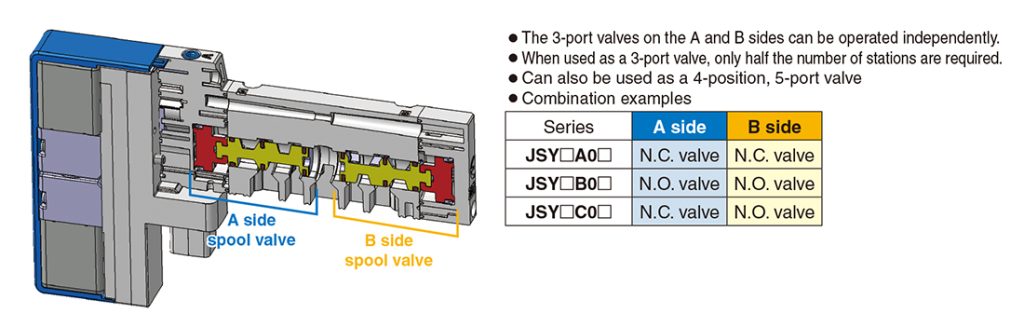

Bên cạnh van 5 cổng thông thường, dòng JSY còn có tùy chọn van dual 3 cổng 4 vị trí, tích hợp hai van 3 cổng trong cùng một thân. Thiết kế này giúp tiết kiệm không gian trong những ứng dụng cần điều khiển nhiều tín hiệu khí nén độc lập.

Dòng JSY1000 có thể kết nối với cụm tạo chân không ZK2. SMC cũng giới thiệu ejector dạng spacer dành cho JSY1000, kết hợp bộ giảm âm có khả năng giảm tiếng ồn cao. Điều này hỗ trợ doanh nghiệp bố trí điều khiển khí nén và chân không tại cùng khu vực manifold trong những cấu hình phù hợp.
Van điện từ JSY có thể được ứng dụng trong:

• Máy lắp ráp tự động.
• Dây chuyền đóng gói.
• Hệ thống gắp và đặt sản phẩm.
• Cơ cấu kẹp và định vị.
• Máy kiểm tra tự động.
• Thiết bị điện tử và bán dẫn.
• Robot và hệ thống tự động hóa nhà máy.

Cách lựa chọn JSY1000, JSY3000 và JSY5000

Để lựa chọn đúng van điện từ JSY SMC, doanh nghiệp cần xem xét lưu lượng khí, đường kính xi lanh, tốc độ chuyển động, áp suất vận hành, số lượng trạm van và không gian lắp đặt.

JSY1000 phù hợp với cơ cấu nhỏ, yêu cầu lưu lượng vừa phải và cần tối ưu không gian. JSY3000 đáp ứng nhóm ứng dụng trung bình, trong khi JSY5000 hướng đến những cơ cấu cần lưu lượng lớn hơn.

Ngoài kích thước van, người thiết kế cần xác định thêm:

• Kiểu van và trạng thái hoạt động.
• Điện áp sử dụng.
• Nhu cầu sử dụng mạch tiết kiệm điện.
• Số trạm trên manifold.
• Phương thức kết nối điện.
• Giao thức truyền thông.
• Khả năng mở rộng trong tương lai.

Việc lựa chọn cuối cùng cần dựa trên tính toán kỹ thuật và điều kiện vận hành thực tế, không nên chỉ dựa vào đường kính xi lanh tham khảo.

Lưu ý khi lắp đặt và vận hành

Nguồn khí cấp cho van cần được xử lý phù hợp nhằm hạn chế bụi, nước ngưng và tạp chất đi vào bên trong. Kích thước đường ống cấp và xả phải đáp ứng lưu lượng yêu cầu, tránh sụt áp khiến xi lanh hoạt động chậm hoặc thiếu ổn định.

Hệ thống điện phải sử dụng đúng điện áp và sơ đồ kết nối của mã sản phẩm. Với manifold sử dụng truyền thông, kỹ thuật viên cần kiểm tra đúng loại terminal, giao thức và số điểm điều khiển.

Trước khi bảo trì hoặc thay thế van, cần ngắt nguồn điện, khóa nguồn khí và xả hết áp suất còn lại trong hệ thống để bảo đảm an toàn.

SYSTECH – Nhà phân phối chính thức của SMC tại Việt Nam

SYSTECH tự hào là nhà phân phối chính thức của SMC tại Việt Nam, cung cấp van điện từ JSY SMC và các thiết bị khí nén chính hãng, có nguồn gốc rõ ràng và bảo đảm chất lượng theo tiêu chuẩn của nhà sản xuất.

Không chỉ cung cấp sản phẩm, đội ngũ SYSTECH còn hỗ trợ khách hàng lựa chọn đúng series JSY1000, JSY3000 hoặc JSY5000; xác định số trạm manifold, kiểu van, phương thức kết nối và cấu hình truyền thông phù hợp.

Với kinh nghiệm tư vấn giải pháp khí nén cho nhiều doanh nghiệp sản xuất, SYSTECH cam kết hỗ trợ nhiệt tình, phản hồi kỹ thuật nhanh chóng và đề xuất cấu hình dựa trên điều kiện vận hành thực tế, giúp khách hàng tối ưu không gian, lưu lượng, mức tiêu thụ điện và khả năng bảo trì hệ thống.

Kết luận

Van điện từ JSY SMC là giải pháp phù hợp cho các hệ thống tự động hóa cần thiết kế nhỏ gọn nhưng vẫn yêu cầu lưu lượng cao và khả năng kết nối linh hoạt.

Với ba series JSY1000, JSY3000 và JSY5000, thiết kế manifold plug-in, tùy chọn tiết kiệm điện, khả năng tích hợp truyền thông và cấu hình dual 3 cổng, dòng JSY có thể đáp ứng nhiều yêu cầu trong dây chuyền sản xuất hiện đại.
