Trong hệ thống khí nén công nghiệp, bụi bẩn, nước ngưng và các tạp chất có thể làm giảm hiệu suất hoạt động của thiết bị, gây kẹt van, ảnh hưởng đến chuyển động của xi lanh và làm tăng nguy cơ dừng máy ngoài kế hoạch. Vì vậy, việc trang bị bộ lọc khí phù hợp là yêu cầu cần thiết để duy trì chất lượng khí nén và bảo vệ các thiết bị phía sau.

Bộ lọc AF-D SMC được thiết kế để loại bỏ bụi bẩn và nước ngưng trong đường khí, giúp hệ thống vận hành ổn định, hạn chế sụt áp và nâng cao tuổi thọ của các thiết bị khí nén.

Bộ lọc AF-D SMC là gì?

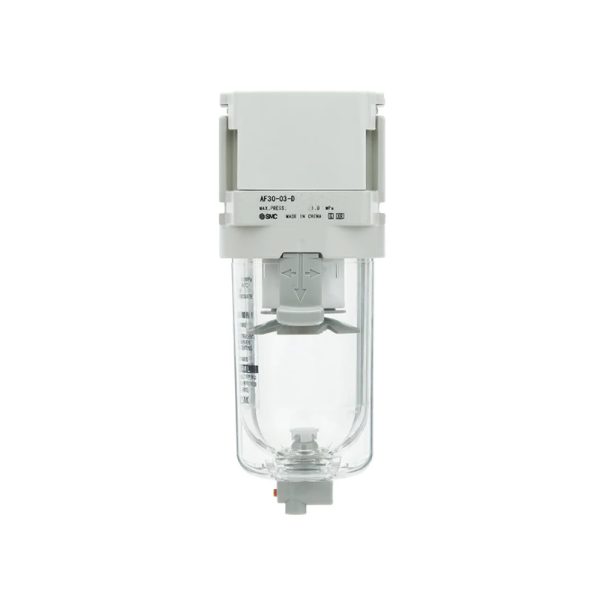

AF-D là dòng bộ lọc khí dạng module thuộc nhóm thiết bị xử lý khí nén của SMC. Sản phẩm thường được lắp đặt tại đầu nguồn hoặc trước các thiết bị như bộ điều áp, van khí, xi lanh và cụm truyền động khí nén.

Dòng bộ lọc AF-D bao gồm nhiều model như AF20-D, AF30-D, AF40-D, AF40-06-D, AF50-D và AF60-D, phù hợp với nhiều kích thước đường ống và yêu cầu lưu lượng khác nhau.

Theo thông số kỹ thuật từ SMC, bộ lọc AF-D có cấp lọc danh nghĩa 5 µm, áp suất làm việc tối đa 1,0 MPa và dải nhiệt độ môi trường cũng như lưu chất từ -5 đến 60°C trong điều kiện không đóng băng.

Nhờ sự đa dạng về kích thước và cấu hình, sản phẩm có thể được ứng dụng trong nhiều hệ thống khí nén tại nhà máy sản xuất, dây chuyền lắp ráp, máy đóng gói và thiết bị tự động hóa.

Những ưu điểm nổi bật của bộ lọc AF-D

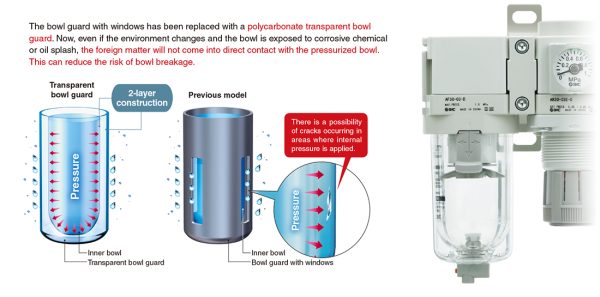

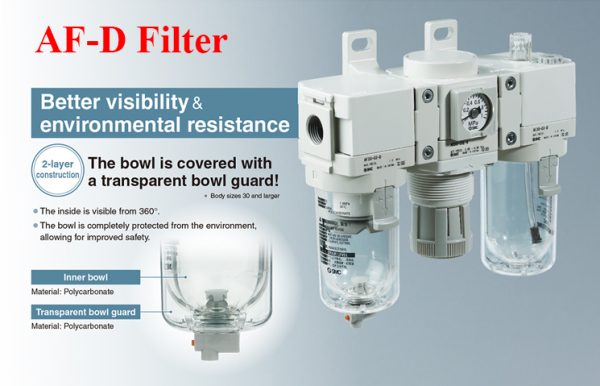

Một trong những điểm nổi bật của bộ lọc AF-D SMC là thiết kế cốc lọc hai lớp. Cốc lọc bên trong được bảo vệ bằng lớp chắn trong suốt, giúp tăng khả năng bảo vệ và cho phép quan sát tình trạng nước ngưng bên trong từ nhiều hướng.

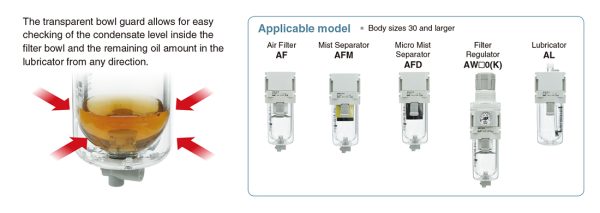

Thiết kế có khả năng quan sát 360° giúp nhân viên kỹ thuật kiểm tra mức nước ngưng nhanh chóng mà không cần tháo bộ lọc. Nhờ đó, quá trình kiểm tra và bảo trì định kỳ trở nên trực quan, thuận tiện hơn.

Bộ lọc AF-D cũng được thiết kế theo dạng module, có thể kết hợp với bộ điều áp, bộ tra dầu và các thiết bị xử lý khí khác của SMC. Cấu trúc đồng bộ giúp doanh nghiệp tiết kiệm không gian lắp đặt, giảm số lượng đường ống và dễ dàng điều chỉnh cấu hình hệ thống khi cần thiết.

Đặc biệt, với các model từ AF20-D đến AF40-D, lõi lọc có thể được thay thế mà không cần sử dụng dụng cụ. Cơ cấu khóa cùng dấu căn chỉnh giúp quá trình tháo lắp nhanh hơn, hạn chế thao tác sai và giảm thời gian dừng máy để bảo trì.

Các tùy chọn của bộ lọc AF-D

Cốc lọc tiêu chuẩn của AF-D được sản xuất từ vật liệu polycarbonate. Tùy theo môi trường vận hành, doanh nghiệp có thể lựa chọn các cấu hình khác như cốc nylon, cốc kim loại hoặc cốc kim loại có thước báo mức.

Sản phẩm cũng cung cấp nhiều phương án xả nước ngưng, bao gồm xả bằng tay và xả tự động. Việc lựa chọn phương án xả cần căn cứ vào tần suất vận hành, lượng nước ngưng phát sinh và kế hoạch bảo trì của từng dây chuyền.

Khi lựa chọn bộ lọc AF-D, doanh nghiệp cần xem xét một số yếu tố như:

• Lưu lượng khí nén cần sử dụng.
• Áp suất vận hành của hệ thống.
• Kích thước cổng kết nối và đường ống.
• Không gian lắp đặt thực tế.
• Lượng nước ngưng phát sinh.
• Điều kiện nhiệt độ và môi trường xung quanh.
• Phương pháp xả nước bằng tay hoặc tự động.

Lựa chọn đúng model không chỉ bảo đảm hiệu quả lọc mà còn giúp hạn chế sụt áp và tránh ảnh hưởng đến lưu lượng khí cấp cho thiết bị.

Khi nào cần thay lõi lọc AF-D?

Sau một thời gian vận hành, bụi bẩn sẽ tích tụ trên bề mặt lõi lọc. Khi lượng tạp chất tăng lên, độ sụt áp qua bộ lọc cũng có thể tăng, làm giảm lượng khí cấp tới thiết bị phía sau.

Một số dấu hiệu cho thấy lõi lọc AF-D cần được kiểm tra gồm:

• Áp suất đầu ra thấp hơn bình thường.
• Lưu lượng khí nén không ổn định.
• Van hoặc xi lanh hoạt động chậm.
• Độ chênh áp qua bộ lọc tăng.
• Lõi lọc xuất hiện nhiều bụi bẩn.
• Nước ngưng trong cốc lọc tăng nhanh.

Theo khuyến nghị của SMC, lõi lọc nên được thay sau mỗi 2 năm hoặc khi độ sụt áp tăng thêm 0,1 MPa so với thời điểm vận hành ban đầu, tùy điều kiện nào xảy ra trước.

Với những hệ thống làm việc liên tục, môi trường nhiều bụi hoặc có độ ẩm cao, doanh nghiệp nên tăng tần suất kiểm tra thay vì chỉ căn cứ vào thời gian sử dụng.

Hướng dẫn thay lõi bộ lọc AF-D

Trước khi thay lõi lọc, kỹ thuật viên cần ngắt hoàn toàn nguồn khí và xả hết áp suất còn lại bên trong thiết bị. Đây là bước an toàn bắt buộc trước khi tháo cốc lọc.

Quy trình thay lõi cơ bản gồm:

1. Ngắt nguồn khí cấp vào hệ thống.
2. Xả toàn bộ áp suất còn lại bên trong bộ lọc.
3. Mở khóa và xoay cụm cốc theo ký hiệu trên thân.
4. Tháo cốc lọc và lấy lõi lọc cũ ra ngoài.
5. Kiểm tra tình trạng cốc lọc, gioăng và các vị trí làm kín.
6. Lắp lõi mới đúng mã và đúng chiều quy định.
7. Lắp lại cốc lọc, căn đúng dấu và kiểm tra khóa an toàn.
8. Cấp khí trở lại từ từ, sau đó kiểm tra hiện tượng rò rỉ.

Cấu tạo của từng model có thể có một số khác biệt. Vì vậy, kỹ thuật viên cần đối chiếu tài liệu hướng dẫn và lựa chọn đúng mã lõi thay thế tương ứng với bộ lọc đang sử dụng.

Xem thêm tại : Hướng Dẫn Thay Lỗi Bộ Lọc AF-D

Lưu ý khi lắp đặt và sử dụng

Bộ lọc AF-D cần được lắp đúng chiều dòng khí và theo phương thẳng đứng để nước ngưng được thu gom, xả ra ngoài đúng cách.

AF-D có chức năng lọc bụi và tách nước ngưng trong đường khí, nhưng không thay thế hoàn toàn chức năng của máy sấy khí. Khi nguồn khí có độ ẩm cao, doanh nghiệp nên xem xét lắp thêm máy sấy khí hoặc bộ làm mát sau máy nén.

Cốc lọc cũng cần được kiểm tra định kỳ. Nếu xuất hiện vết nứt, biến dạng, xước sâu hoặc dấu hiệu suy giảm vật liệu, cốc lọc cần được thay mới để bảo đảm an toàn.

Khi vệ sinh, nên sử dụng chất tẩy rửa trung tính và tránh dùng dung môi hoặc hóa chất có thể làm ảnh hưởng đến vật liệu của cốc lọc.

Catalog sản phẩm: Bộ Lọc AF-D

SYSTECH – Nhà phân phối chính thức của SMC tại Việt Nam

SYSTECH tự hào là nhà phân phối chính thức của SMC tại Việt Nam, cung cấp các sản phẩm khí nén chính hãng, có nguồn gốc rõ ràng và bảo đảm chất lượng theo tiêu chuẩn của nhà sản xuất.

Không chỉ cung cấp sản phẩm, đội ngũ SYSTECH còn hỗ trợ khách hàng lựa chọn đúng model bộ lọc AF-D, lõi lọc thay thế và cấu hình xử lý khí phù hợp với lưu lượng, áp suất cũng như điều kiện vận hành thực tế.

Với kinh nghiệm đồng hành cùng nhiều doanh nghiệp sản xuất, SYSTECH cam kết tư vấn tận tình, hỗ trợ kỹ thuật nhanh chóng và đề xuất giải pháp phù hợp, giúp hệ thống khí nén vận hành ổn định, an toàn và hiệu quả. Khách hàng cũng được hỗ trợ trong quá trình lựa chọn sản phẩm, lắp đặt, vận hành và bảo trì thiết bị.

Kết luận

Bộ lọc AF-D SMC là giải pháp phù hợp cho các hệ thống khí nén yêu cầu khả năng lọc ổn định, dễ kiểm tra và thuận tiện trong quá trình bảo trì. Sản phẩm nổi bật với cấp lọc danh nghĩa 5 µm, thiết kế cốc bảo vệ trong suốt, khả năng quan sát 360° và cơ chế thay lõi thuận tiện trên nhiều model.

Việc lựa chọn đúng model, xả nước ngưng định kỳ và thay lõi đúng thời điểm sẽ giúp duy trì chất lượng khí nén, hạn chế sụt áp, bảo vệ thiết bị và giảm nguy cơ dừng máy ngoài kế hoạch.

Liên hệ SYSTECH để được tư vấn lựa chọn bộ lọc AF-D, lõi lọc thay thế và giải pháp xử lý khí nén SMC phù hợp với hệ thống của doanh nghiệp.

———————————
