1. Tektronix 2 Series MSO – Khi máy hiện sóng không còn bị giới hạn trong phòng Lab

Điểm khác biệt dễ nhận thấy nhất trên Tektronix 2 Series MSO chính là thiết kế.

Thiết bị có kích thước khoảng 344 x 210 x 40,4 mm và trọng lượng chỉ khoảng 1,8 kg khi chưa lắp bộ pin. So với những máy hiện sóng để bàn truyền thống, đây là một lợi thế rất lớn đối với kỹ sư thường xuyên phải di chuyển giữa phòng R&D, dây chuyền sản xuất và khu vực bảo trì.

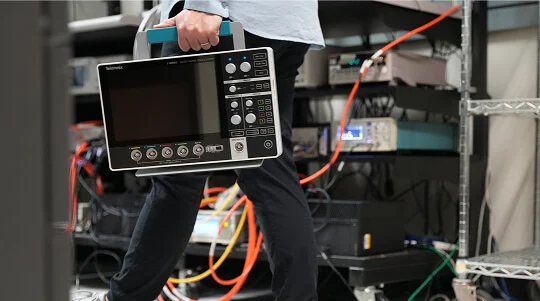

Kỹ sư có thể đặt máy trong balo hoặc túi thiết bị để mang đến nhiều vị trí đo khác nhau mà không phải vận chuyển một hệ thống đo cồng kềnh.

Thiết kế mỏng cũng giúp 2 Series MSO phù hợp với những bàn kiểm tra có diện tích hạn chế. Đặc biệt, phía sau thiết bị hỗ trợ chuẩn VESA 100 x 100 mm, cho phép lắp máy lên tay đỡ hoặc hệ thống gá tại trạm kiểm tra.

Với các dây chuyền QA/QC hoặc trạm test sản phẩm cần tối ưu diện tích, đây là một chi tiết nhỏ nhưng mang lại giá trị sử dụng rất thực tế.

2. Màn hình cảm ứng 10,1 inch – Thay đổi cách kỹ sư tương tác với máy hiện sóng

Nếu máy hiện sóng truyền thống phụ thuộc nhiều vào núm xoay và phím vật lý thì Tektronix 2 Series MSO đưa trải nghiệm sử dụng tiến gần hơn đến các thiết bị di động hiện đại.

Máy được trang bị màn hình màu TFT 10,1 inch, độ phân giải WXGA 1280 x 800 và hỗ trợ cảm ứng điện dung đa điểm.

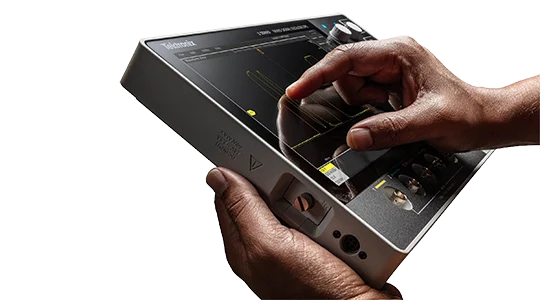

Người dùng có thể trực tiếp chạm vào dạng sóng, kéo vị trí tín hiệu, thay đổi thông số hoặc thực hiện thao tác pinch-to-zoom để quan sát chi tiết hơn. Tektronix cũng tối giản hệ thống phím điều khiển vật lý, chỉ giữ lại những thao tác thường xuyên sử dụng.

Điều này đặc biệt hữu ích khi kỹ sư cần xử lý nhanh sự cố tại dây chuyền. Thay vì phải qua nhiều menu phức tạp, các thông số và công cụ đo có thể được truy cập trực quan ngay trên màn hình.

Đối với đội ngũ thường xuyên chuyển đổi giữa nhiều dòng máy hiện sóng Tektronix, giao diện tương đồng giữa các thế hệ thiết bị cũng giúp giảm thời gian làm quen và đào tạo.

3. Nhỏ gọn nhưng không đánh đổi hiệu năng đo lường

Thiết kế mỏng nhẹ không đồng nghĩa với việc Tektronix cắt giảm đáng kể khả năng đo.

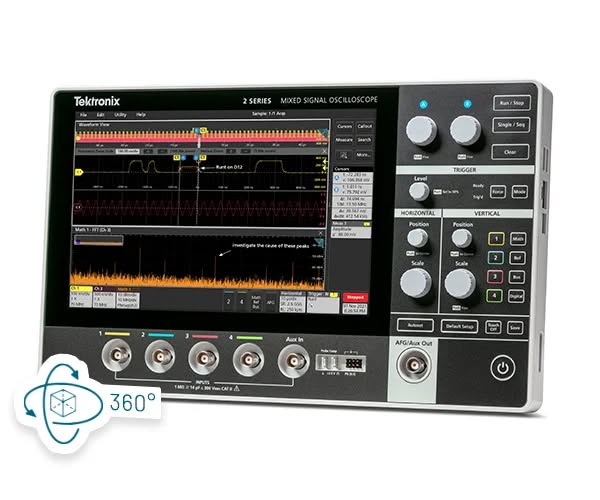

2 Series MSO cung cấp hai cấu hình chính gồm MSO22 với 2 kênh analog và MSO24 với 4 kênh analog. Người dùng có thể lựa chọn các mức băng thông 70 MHz, 100 MHz, 200 MHz, 350 MHz hoặc 500 MHz tùy theo ứng dụng.

Thiết bị đạt tốc độ lấy mẫu tối đa 2,5 GS/s khi sử dụng một nửa số kênh analog và 1,25 GS/s khi sử dụng toàn bộ kênh, cùng độ dài bản ghi lên tới 10 Mpoints.

Cấu hình này giúp thiết bị đáp ứng tốt nhiều nhu cầu như:

• Kiểm tra và debug bo mạch PCB/FPCB.
• Phân tích tín hiệu trong thiết bị điện tử và hệ thống nhúng.
• Kiểm tra nguồn điện và trình tự cấp nguồn.
• Phân tích hệ thống điều khiển và tự động hóa.
• Troubleshooting tại dây chuyền sản xuất.
• Kiểm tra thiết bị điện tử ô tô và hệ thống năng lượng.

Đối với những kỹ sư cần đồng thời phân tích tín hiệu analog và digital, tùy chọn MSO cho phép bổ sung 16 kênh digital, giúp quan sát nhiều tín hiệu logic cùng lúc trên chung một hệ thời gian.

4. Tích hợp nhiều công cụ đo trong một thiết bị

Một ưu điểm đáng chú ý khác của Tektronix 2 Series MSO là khả năng mở rộng chức năng.

Ngoài chức năng máy hiện sóng, thiết bị có thể tích hợp tùy chọn Arbitrary Function Generator 50 MHz, bộ tạo mẫu kỹ thuật số 4-bit và các công cụ phân tích giao thức nối tiếp.

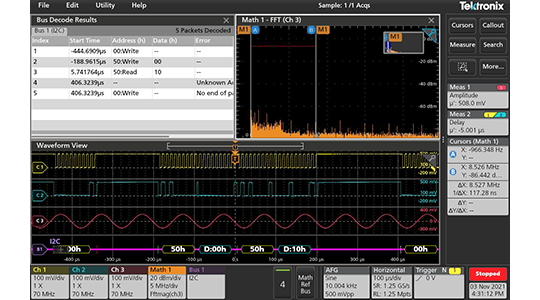

2 Series MSO hỗ trợ phân tích và giải mã nhiều chuẩn giao tiếp phổ biến như I²C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN và SENT. Các phiên bản firmware mới hơn cũng mở rộng thêm khả năng phân tích một số giao thức khác.

Điều này cho phép kỹ sư thực hiện nhiều công đoạn debug trên cùng một nền tảng thay vì phải mang theo nhiều thiết bị riêng biệt.

Với R&D và bảo trì, đây là yếu tố quan trọng giúp giảm số lượng thiết bị trên bàn làm việc đồng thời đơn giản hóa quá trình thiết lập hệ thống đo.

5. Pin kép tới 8 giờ – Tính năng tạo nên một máy hiện sóng thực sự cơ động

Một trong những điểm đáng giá nhất của máy hiện sóng Tektronix 2 Series MSO chính là bộ pin tùy chọn.

Module pin hỗ trợ hai khe pin và khả năng hot-swap. Theo thông số Tektronix, một pin có thể cung cấp thời gian hoạt động thông thường lên tới khoảng 4 giờ; sử dụng hai pin có thể đạt tới khoảng 8 giờ hoạt động.

Nhờ đó, thiết bị không còn phụ thuộc hoàn toàn vào ổ cắm điện.

Đây là lợi thế đáng kể khi kỹ sư cần kiểm tra hệ thống tại khu vực máy móc đang vận hành, hiện trường bảo trì, dây chuyền tự động hóa hoặc những vị trí mà việc kéo nguồn điện cho thiết bị đo không thuận tiện.

Khả năng hot-swap cũng giúp nâng cao tính liên tục trong quá trình kiểm tra khi cần làm việc trong thời gian dài.

6. Tektronix 2 Series MSO phù hợp với những ứng dụng nào?

Với sự kết hợp giữa khả năng đo, kích thước nhỏ và tùy chọn pin, 2 Series MSO đặc biệt phù hợp cho hai nhóm nhu cầu chính.

Thứ nhất là R&D và thiết kế điện tử, nơi kỹ sư cần debug mạch, kiểm tra tín hiệu analog/digital, phân tích giao thức hoặc đánh giá hoạt động của các hệ thống nhúng.

Thứ hai là Maintenance và Field Service, nơi tính di động có thể quan trọng không kém thông số đo. Kỹ sư bảo trì có thể mang thiết bị trực tiếp đến máy sản xuất, tủ điều khiển hoặc vị trí xảy ra sự cố để kiểm tra tín hiệu ngay tại hiện trường.

Ngoài ra, 2 Series MSO còn phù hợp với QA/QC, đào tạo kỹ thuật, phòng Lab có diện tích hạn chế và các hệ thống kiểm tra cần lắp máy hiện sóng trên giá VESA.

7. Có nên lựa chọn Tektronix 2 Series MSO?

Điểm mạnh lớn nhất của Tektronix 2 Series MSO không nằm ở một thông số riêng lẻ mà ở cách Tektronix kết hợp khả năng đo của máy hiện sóng chuyên nghiệp với tính cơ động của thiết bị di động.

Người dùng có băng thông lên tới 500 MHz, tối đa 4 kênh analog, tùy chọn 16 kênh digital, tốc độ lấy mẫu tối đa 2,5 GS/s, màn hình cảm ứng 10,1 inch và khả năng vận hành bằng pin tới khoảng 8 giờ.

Vì vậy, với doanh nghiệp cần một thiết bị linh hoạt giữa Lab – dây chuyền sản xuất – hiện trường, 2 Series MSO là lựa chọn đáng cân nhắc.

Đưa sức mạnh phòng Lab đến bất cứ nơi đâu cùng Tektronix 2 Series MSO

Kỷ nguyên mà máy hiện sóng chỉ nằm cố định trên bàn Lab đang dần thay đổi. Tektronix 2 Series MSO cho thấy một thiết bị đo chuyên nghiệp hoàn toàn có thể vừa mạnh mẽ, vừa nhỏ gọn và đủ linh hoạt để đồng hành cùng kỹ sư từ phòng nghiên cứu đến dây chuyền sản xuất.

Nếu doanh nghiệp đang tìm kiếm máy hiện sóng Tektronix 2 Series MSO cho R&D, QA/QC, bảo trì, tự động hóa hoặc kiểm tra thiết bị điện tử, hãy liên hệ SYSTECH – đơn vị cung cấp, tư vấn và hỗ trợ kỹ thuật các giải pháp đo lường Tektronix tại Việt Nam để được tư vấn cấu hình phù hợp với yêu cầu đo thực tế.

SYSTECH – One System, Many Solutions
