Trong ngành điện tử hiện đại, đặc biệt tại các nhà máy SMT, PCB, bán dẫn và lắp ráp linh kiện điện tử, kiểm soát tĩnh điện luôn là yêu cầu bắt buộc nhằm đảm bảo chất lượng sản phẩm. Một trong những dạng phóng tĩnh điện nguy hiểm nhất hiện nay chính là CDM. Vì vậy, việc sử dụng đúng vật tư chống tĩnh điện để kiểm soát CDM trong hệ thống ESD đang trở thành tiêu chuẩn quan trọng tại các nhà máy sản xuất điện tử.

CDM Là Gì Trong Hệ Thống ESD?

CDM (Charged Device Model) là mô hình phóng tĩnh điện xảy ra khi chính linh kiện hoặc thiết bị điện tử bị tích điện và sau đó phóng điện đột ngột khi tiếp xúc với bề mặt dẫn điện hoặc mass.

Khác với HBM (Human Body Model) – nơi cơ thể con người là nguồn phát tĩnh điện, CDM xuất phát trực tiếp từ bản thân linh kiện điện tử. Đây là dạng phóng điện có tốc độ cực nhanh và điện áp rất cao, có thể gây hỏng vi mạch ngay cả khi không nhìn thấy bằng mắt thường.

Trong các ngành như:

• Semiconductor
• SMT
• PCB Assembly
• Camera Module
• OSAT
• Lắp ráp điện tử chính xác

CDM được đánh giá là một trong những rủi ro lớn nhất trong kiểm soát ESD.

Vì Sao CDM Nguy Hiểm Với Linh Kiện Điện Tử?

Hiện nay, kích thước transistor và IC ngày càng nhỏ, khiến khả năng chịu tĩnh điện của linh kiện giảm mạnh. Chỉ một lần phóng điện CDM cũng có thể gây ra:

• Hỏng chip ngay lập tức
• Lỗi tiềm ẩn (latent defect)
• Giảm tuổi thọ sản phẩm
• Lỗi không ổn định trong quá trình vận hành
• Tăng tỷ lệ claim từ khách hàng

Đặc biệt, CDM thường xuất hiện tại các công đoạn:

• Pick & Place
• Test PCB
• IC Handling
• Packing linh kiện
• Gắp – đặt linh kiện tự động
• Công đoạn sử dụng khay nhựa hoặc carrier

Do đó, các nhà máy cần triển khai đồng bộ hệ thống vật tư chống tĩnh điện để kiểm soát nguy cơ này.

I, Các Vật Tư Chống Tĩnh Điện Quan Trọng Trong Kiểm Soát CDM

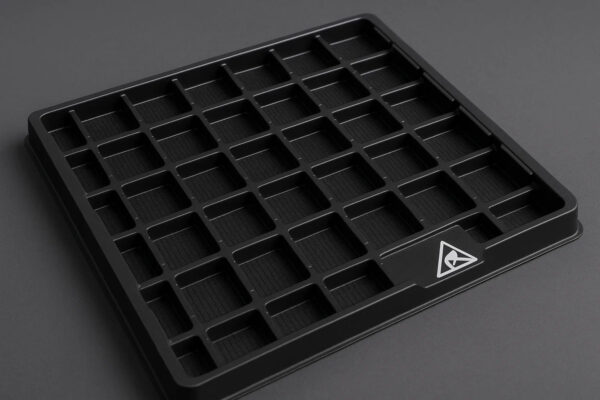

1. Khay Chống Tĩnh Điện (ESD Tray)

Khay chống tĩnh điện là vật tư cực kỳ quan trọng trong kiểm soát CDM. Nếu sử dụng khay nhựa thông thường, linh kiện rất dễ bị tích điện trong quá trình vận chuyển hoặc thao tác.

ESD Tray được thiết kế với khả năng:

• Phân tán điện tích
• Giảm hiện tượng tích điện trên bề mặt
• Bảo vệ IC và PCB khỏi phóng điện CDM
• Ổn định điện trở bề mặt theo tiêu chuẩn ESD

Các loại phổ biến gồm:

• Conductive Tray
• Dissipative Tray
• IC Shipping Tray
• JEDEC Tray

Trong môi trường bán dẫn và SMT, ESD Tray gần như là tiêu chuẩn bắt buộc.

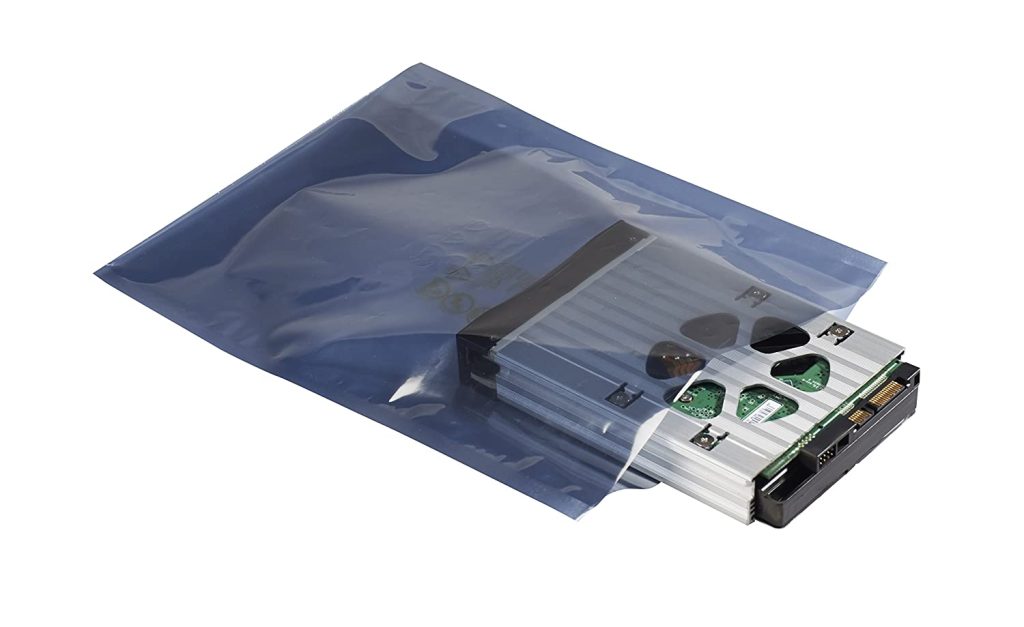

2. Túi Chống Tĩnh Điện (ESD Bag)

Túi chống tĩnh điện giúp bảo vệ linh kiện khỏi điện trường và hiện tượng phóng điện trong quá trình lưu kho hoặc vận chuyển.

Các dòng túi phổ biến:

• Metal Shielding Bag
• Moisture Barrier Bag
• PE Pink Bag
• Conductive Bag

Đối với CDM, túi shielding đóng vai trò quan trọng vì:

• Giảm khả năng tích điện trên linh kiện
• Hạn chế điện trường bên ngoài
• Tạo môi trường Faraday Cage bảo vệ IC

Đây là một trong những vật tư chống tĩnh điện không thể thiếu trong ngành điện tử.

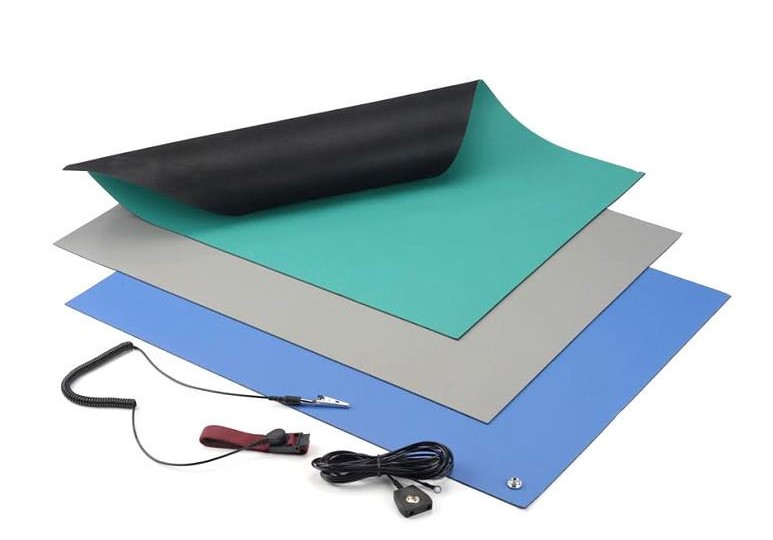

3. Thảm Chống Tĩnh Điện (ESD Mat)

CDM thường phát sinh mạnh khi linh kiện tiếp xúc với bề mặt không kiểm soát điện tích. Vì vậy, bàn thao tác cần được trang bị thảm ESD đạt chuẩn.

Thảm chống tĩnh điện giúp:

• Dẫn điện tích xuống hệ thống ground
• Giảm chênh lệch điện áp
• Ngăn phát sinh phóng điện đột ngột
• Ổn định môi trường thao tác ESD

Thông thường, hệ thống sẽ bao gồm:

• ESD Mat
• Dây nối đất
• Điện trở bảo vệ 1MΩ
• Điểm grounding chuẩn EPA

Xem thêm : Thảm chống tĩnh điện

4. Găng Tay Chống Tĩnh Điện

Trong nhiều công đoạn SMT hoặc Semiconductor, thao tác trực tiếp lên IC có thể làm phát sinh CDM nếu găng tay không đạt chuẩn ESD.

Găng tay chống tĩnh điện có chức năng:

• Hạn chế tích điện từ tay người
• Ổn định điện trở bề mặt
• Giảm ma sát gây phát sinh tĩnh điện
• Bảo vệ linh kiện nhạy cảm

Một số dòng còn kết hợp:

• Cleanroom
• PU Coated
• Carbon Fiber Yarn
• Low Tribocharge

để phù hợp với môi trường kiểm soát bụi và ESD nghiêm ngặt.

5. Ionizer – Thiết Bị Khử Ion

Ionizer là giải pháp cực kỳ quan trọng trong kiểm soát CDM, đặc biệt tại các vị trí không thể nối đất trực tiếp.

Nguyên lý hoạt động:

• Phát ion dương và âm
• Trung hòa điện tích trên bề mặt linh kiện
• Giảm điện áp tĩnh điện nhanh chóng

Ionizer thường được dùng tại:

• Máy Pick & Place
• Conveyor
• Khu vực đóng gói
• AOI
• Inspection
• Hand soldering

Hiện nay, nhiều nhà máy ưu tiên:

• Low Airflow Ionizer
• Bar Ionizer
• Pulse AC Ionizer
• High Frequency AC Ionizer

để vừa kiểm soát CDM vừa hạn chế ảnh hưởng tới nhiệt độ mỏ hàn hoặc bụi phòng sạch.

6. Quần Áo Chống Tĩnh Điện

Quần áo ESD giúp giảm phát sinh điện tích từ cơ thể người trong quá trình di chuyển và thao tác.

Đặc biệt trong phòng sạch điện tử, đây là vật tư bắt buộc để:

• Kiểm soát tribocharge
• Hạn chế bụi
• Ổn định môi trường ESD
• Giảm nguy cơ CDM gián tiếp

Các loại phổ biến:

• Áo ESD
• Coverall chống tĩnh điện
• Hood chống tĩnh điện
• Giày ESD

II, Tiêu Chuẩn Kiểm Soát CDM Trong Hệ Thống ESD

Nhiều nhà máy hiện nay áp dụng tiêu chuẩn:

• ESDA
• ANSI/ESD S20.20

để xây dựng chương trình kiểm soát ESD tổng thể.

Trong đó, CDM được kiểm soát thông qua:

• Grounding
• Ionization
• Packaging
• EPA Control
• Monitoring System
• Vật tư chống tĩnh điện đạt chuẩn

Việc chỉ sử dụng một vài thiết bị rời rạc là chưa đủ. Nhà máy cần triển khai đồng bộ toàn bộ hệ sinh thái ESD.

III, Xu Hướng Kiểm Soát CDM Trong Ngành Điện Tử

Khi ngành bán dẫn và điện tử ngày càng phát triển, yêu cầu kiểm soát CDM cũng trở nên nghiêm ngặt hơn.

Xu hướng hiện nay bao gồm:

• Sử dụng vật tư ESD đạt chuẩn quốc tế
• Tăng cường monitoring realtime
• Tự động hóa kiểm tra ESD
• Tích hợp Ionizer thông minh
• Kiểm soát CDM ngay từ khâu packaging

Đặc biệt trong ngành Semiconductor và OSAT, CDM đang trở thành tiêu chí đánh giá năng lực kiểm soát chất lượng của nhà máy.

Kết Luận

CDM là một trong những dạng phóng tĩnh điện nguy hiểm nhất trong môi trường sản xuất điện tử hiện đại. Nếu không được kiểm soát tốt, CDM có thể gây ra nhiều lỗi nghiêm trọng cho linh kiện và hệ thống điện tử.

Vì vậy, việc đầu tư đúng và đầy đủ các loại vật tư chống tĩnh điện như khay ESD, túi chống tĩnh điện, thảm ESD, găng tay ESD, Ionizer và quần áo ESD là yếu tố quan trọng giúp doanh nghiệp xây dựng hệ thống kiểm soát ESD hiệu quả, ổn định và đạt tiêu chuẩn quốc tế.

Trong bối cảnh các linh kiện điện tử ngày càng nhạy cảm hơn với tĩnh điện, kiểm soát CDM không còn là lựa chọn mà đã trở thành yêu cầu bắt buộc đối với mọi nhà máy điện tử hiện đại.
